IP Koruma Sınıfı Nedir ?
24-01-2018
12:29
Özellikle yeni bir El Terminali veya Barkod Okuyucu almayı düşündüğümüzde karşımıza sıkça çıkan kriterlerden biri de IP Koruma Sınıflarıdır. Çoğu zaman teknik özellikler içinde belirtilen IP Koruma Sınıflarını göz ardı ederiz fakat özellikle el terminalleri gibi yatırım maliyeti yüksek ürünlerde mutlaka göz önüne alınması gereken bir husustur.

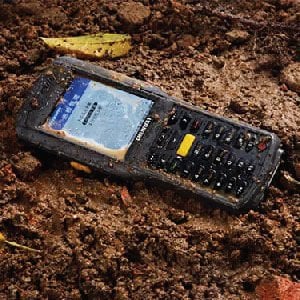

El terminalleri veya kablosuz barkod okuyucular, fabrika içinde elde dolaştırılan ve dış ortamlardan çabuk etkilenen cihazlar olduklarından, riskler göz önüne alınarak IP sınıfının belirlenmesi gerekmektedir.
Peki nedir bu IP Koruma Sınıfı ?
IP Koruma Sınıfı açılımı ‘International Protection Code (Uluslararası Koruma Kodu)’ ya da ‘Ingress Protection Code (giriş koruma kodu)’ olarak geçer. Açılımlarından da anlaşılacağı üzere IP koruma sınıfı elektrikle çalışan aletlerin dış etkenlere karşı dayanıklılığını belirlemek için Avrupa Komisyonu (CENELEC) tarafından geliştirilmiş uluslararası bir standarttır.
IP derecesi 2 veya 3 basamaklı bir sayıdır; 3. basamak IEC 60529 da yer almadığı için çoğunlukla kullanılmaz. Farklı etkilere karşı dayanıklılığı kolay ifade edebilmek için; IP derecelendirmesinde her bir basamak ayrı bir etkiye karşı korumayı ve basamaklardaki sayılar korumanın derecesini belirtir.

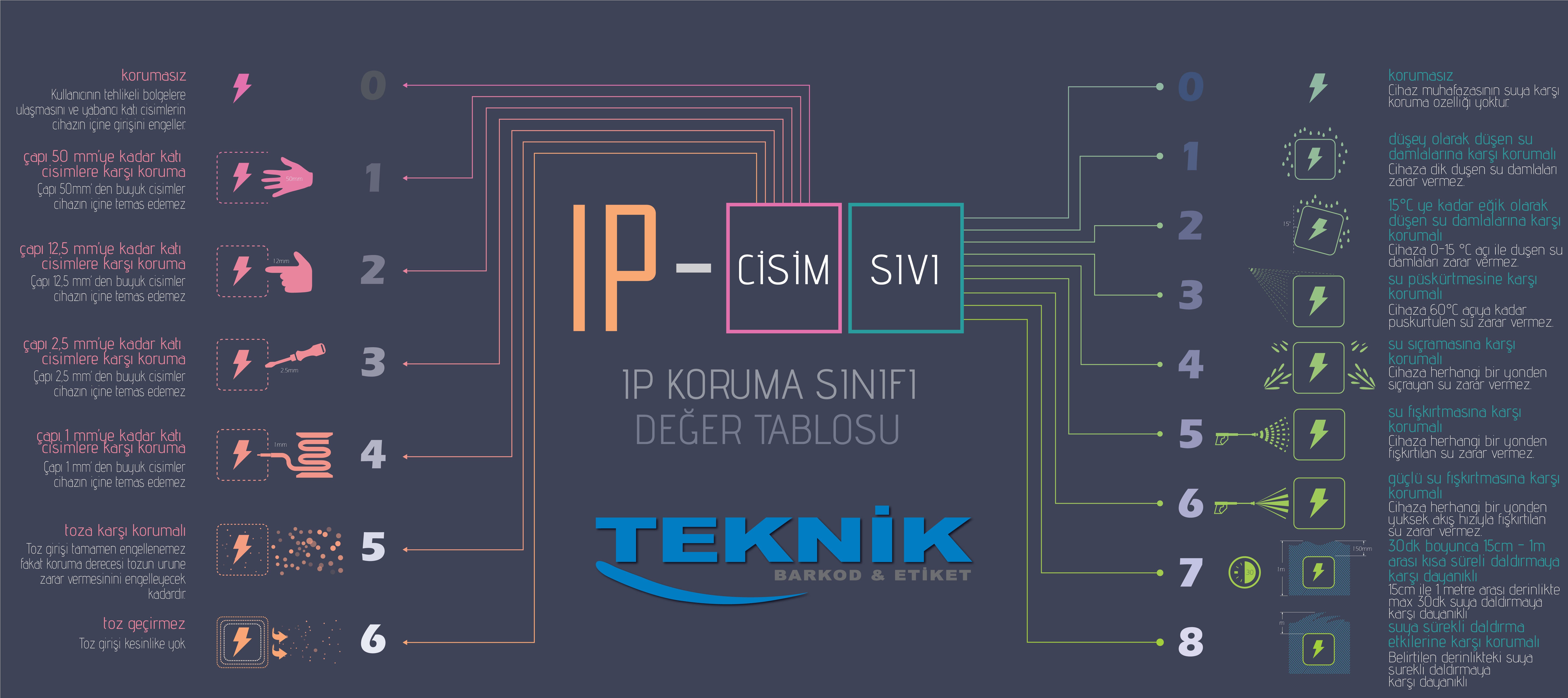

IP Sınıflandırmasında kullanılan basamakların anlamları;
1. Katı cisimlere karşı koruma
2. Sıvılardan koruma
3. Mekanik etkilerden koruma (IEC 60529’da yer almadığı için çok sık kullanılmaz)
1. BASAMAK DEĞERLERİ | CİSİM
#0 Korumasız ; Kullanıcının tehlikeli bölgelere ulaşmasını ve yabancı katı cisimlerin cihazın içine girişini engeller.
#1 Çapı 50 mm'ye kadar olan katı cisme karşı koruma ; Çapı 50mm'den büyük cisimler cihazın içine temas edemez.
#2 Çapı 12,5 mm'ye kadar olan katı cisme karşı koruma ; Çapı 12.5mm'den büyük cisimler cihazın içine temas edemez. (Tehlikeli bölümlere parmak, dolmakalem arkası... ve yaklaşık bu kalınlıktaki cisimlerin erişimine karşı koruma)
#3 Çapı 2,5 mm'ye kadar olan katı cisme karşı koruma ; Çapı 2.5mm'den büyük cisimler cihazın içine temas edemez. (Tehlikeli bölümlere tornavida, ortalama bir kablonun erkek ucu... ve yaklaşık bu kalınlıktaki cisimlerin erişimine karşı koruma)
#4 Çapı 1 mm'ye kadar olan katı cisme karşı koruma ; Çapı 1mm'den büyük cisimler cihazın içine temas edemez. (Tehlikeli bölümlere tel, kalem ucu... ve yaklaşık bu kalınlıktaki cisimlerin erişimine karşı koruma)
#5 Toza karşı koruma ; Toz girişi tamamen engellenemez fakat koruma derecesi tozun ürüne zarar vermesini engelleyecek kadardır.
#6 Toz geçirmez ; Toz girişi tam anlamıyla engellenmiştir.
2. BASAMAK DEĞERLERİ | SIVI
#0 Korumasız ; Cihaz muhafazasının suya karşı koruması yoktur.
#1 Düşey olarak düşen su damlasına karşı koruma ; Tavandan ya da başka bir yerden cihaza dik olarak damlayan suya karşı koruma.
#2 15°C ye kadar eğik olarak düşen su damlalarına karşı koruma ; Rüzgârlı havada yağan yağmur ve benzerlerine karşı koruma.
#3 Su püskürtmesine karşı koruma ; Fıskiyeden, yangın alarm suyundan gelen ya da bu şekilde geliş açısı olan sulara karşı koruma.
#4 Su sıçramasına karşı koruma ; Yerden sıçrayan, tavandan damlayan, rüzgarla gelen... her yönden sıçrayan sulara karşı koruma.
#5 Su fışkırtmasına karşı koruma ; Hortumdan gelen su gibi tazyikli sulara karşı koruma.
#6 Güçlü su fışkırtmasına karşı koruma ; İtfaiye hortumu ve bu şiddetteki tazyikli sulara karşı koruma.
#7 Suya 30 dk’dan kısa süreli daldırmalara karşı dayanıklılık ; Suya düşmeye, kısa süreli su baskınlarına karşı koruma.
#8 Suya sürekli daldırma etkilerine karşı koruma ; Su içinde uzun süre çalışabilme özelliği.
IP kodları genellikle 2 basamaklı olduğu için 2 basamaklı olanlarını bir örnekle inceleyecek olursak ;
- 1. basamağındaki ‘3’ den, Çapı 2,5 mm'ye kadar olan katı cisme karşı koruma seviyesinde olduğunu,
- 2. basamağındaki ‘0’ dan, Sıvılara karşı korumasının olmadığını anlıyoruz.
- 1. basamağındaki ‘4’ den, Çapı 1 mm'ye kadar olan katı cisme karşı koruma seviyesinde olduğunu,
- 2. basamağındaki ‘2’ den, 15°C ye kadar eğik olarak düşen su damlalarına karşı korumasının olduğunu anlıyoruz.
- 1. basamağındaki ‘5’ den, Toz girişinin tamamen engellenemediğini fakat koruma derecesi tozun ürüne zarar vermesini engelleyecek kadar yüksek olduğunu,
- 2. basamağındaki ‘2’ den, 15°C ye kadar eğik olarak düşen su damlalarına karşı korumasının olduğunu anlıyoruz.
- 1. basamağındaki ‘5’ den, Toz girişinin tamamen engellenemediğini fakat koruma derecesi tozun ürüne zarar vermesini engelleyecek kadar yüksek olduğunu,
- 2. basamağındaki ‘7’ den, Suya düşmeye, kısa süreli su baskınlarına karşı korumasının olduğunu anlıyoruz.
- 1. basamağındaki ‘6’ dan, Toz girişinin tamamen engellendiğini,
- 2. basamağındaki ‘7’ den, Suya düşmeye, kısa süreli su baskınlarına karşı korumasının olduğunu anlıyoruz.
